Ретро-проводка в деревянном доме: как сделать красиво и не сжечь дом

Деревянный дом и электрика у большинства сходятся в одну картинку: алюминиевый провод на фарфоровых роликах, скрутки под синей изолентой и рассказ соседа, что так и дед жил, и ничего не сгорело. Такая проводка могла работать десятилетиями — но это не гарантирует её безопасности сегодня. После неудачной переделки или при ухудшении контактов возле щитка может появиться запах горелой пластмассы.

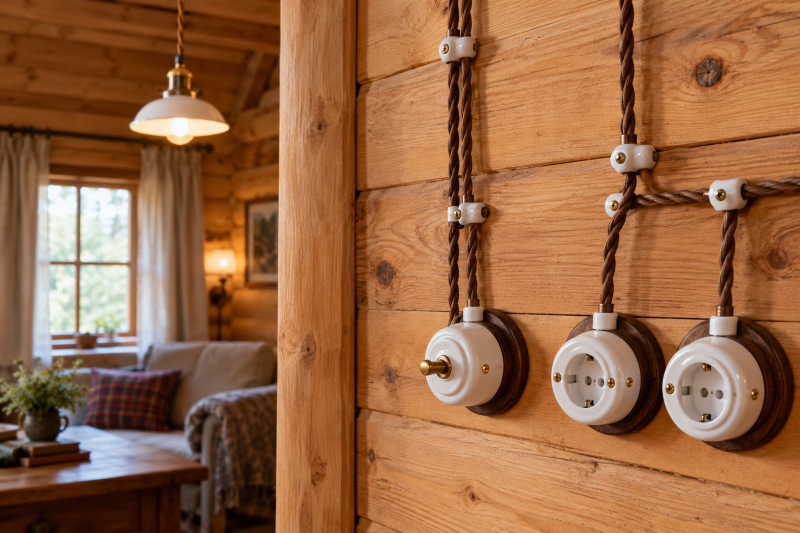

Сегодняшняя ретро-проводка — не возврат к тому, что было. Витая медная жила в оплётке, керамические изоляторы, латунные розетки: снаружи та же эстетика, внутри обычная современная сеть. Горит не «ретро» и не открытая прокладка как таковая. Причиной пожара могут стать плохие контактные соединения, перегрузка линии, повреждение изоляции или неверный способ прокладки. Автоматические выключатели и УЗО решают разные задачи, поэтому безопасность зависит от всей системы.

Чем ретро-проводка отличается от старой

«Ретро» описывает внешний вид, а не конструкцию. Два дома могут выглядеть на фото одинаково, но в одном проводка будет смонтирована с соблюдением требований безопасности, а в другом могут сохраняться те же риски, что и у старой электросети.

Оценивать безопасность по одному признаку нельзя: важны конструкция кабеля, материал основания и способ прокладки. По ПУЭ 2.1.37 для определённых видов открытой прокладки — защищённых проводов и кабелей с оболочками из горючих материалов и незащищённых проводов — расстояние в свету до горючего основания не менее 10 мм. Если такой зазор обеспечить невозможно, провод отделяют от основания негорючим материалом по правилам этого пункта. Переносить правило на любой кабель в декоративной оплётке нельзя: важны конструкция изделия и условия монтажа. При скрытой прокладке в пустотах и нишах с горючими конструкциями действует ПУЭ 2.1.38.

Что говорит нормативка

Отдельной главы «ретро-проводка» в правилах нет — это коммерческое название. В документах такая линия проходит как открытая прокладка по горючим основаниям: ПУЭ главы 2.1 и 7.1 (ключевой — п. 2.1.37) и СП 256.1325800.2016, причём сверяться нужно с действующей редакцией — в ней таблица 15.3 по минимальным сечениям.

Ретро-кабели отличаются конструкцией, материалами и документацией. Проверяйте документы на конкретное изделие: назначение, число и сечение жил, допустимый ток, температурный режим, условия стационарной прокладки. Одной оплётки и надписи на упаковке недостаточно. Мнение, что в деревянном доме допустима только скрытая проводка в металлической трубе, — не универсальное правило: скрытая проводка требует отдельного проекта.

Кабель: сечение и на что смотреть при покупке

Витой ретро-кабель встречается с жилой 0,75 мм² — он дешевле и гибче, но пригодность определяется назначением изделия и допустимой нагрузкой. Для обычных стационарных групповых линий жилого дома он, как правило, не подходит: нужно проверить назначение изделия и соответствие сечения требованиям и нагрузке. По ПУЭ п. 7.1.34 и табл. 7.1.1 минимум — 1,5 мм², на розетки СП 256 (табл. 15.3) требует 2,5 мм². Второе — число жил: по ПУЭ п. 7.1.36 групповые линии к светильникам, розеткам и стационарным электроприёмникам выполняют трёхпроводными — L, N и PE.

Сечения 1,5 мм² для освещения, 2,5 мм² для розеточных групп и 6 мм² для однофазной плиты соответствуют минимумам для медных жил по таблице 15.3 СП 256.1325800.2016. Но номинал автомата нельзя выбирать только по сечению: он должен соответствовать расчётному току, допустимому току кабеля при данном способе прокладки и характеристикам нагрузки. Для плиты и водонагревателя учитывают также длину линии, падение напряжения и условия прокладки. Значения в таблице — для предварительной оценки, выбирать по ней защиту самостоятельно не следует.

Где ретро-проводка не подходит

Обычно её выполняют открытым способом. Если трассу планируют скрыть за обшивкой, в пустоте или в засыпке, нужно отдельно проверить соответствие способа прокладки требованиям пожарной безопасности: просто убрать кабель за облицовку нельзя.

Про баню мнения расходятся: кто-то тащит открытую линию в парилку, кто-то уверен, что открытая проводка там запрещена. В саунах, ванных, санузлах и душевых действуют дополнительные требования. По ПУЭ 7.1.40 в них, как правило, применяют скрытую проводку, но открытая прокладка кабелей допускается; провода с металлическими оболочками, прокладка в металлических трубах и рукавах не допускаются. Для сауны дополнительно учитывают ГОСТ Р 50571.12-96 к размещению электрооборудования и температурной стойкости изоляции. Штепсельные розетки в сауне не устанавливают. Светильник и кабель выбирают по зоне монтажа, температуре и степени защиты.

Усадка сруба и щит

Величина усадки зависит от материала, влажности и технологии: у бревна и бруса естественной влажности она больше, чем у клееного бруса камерной сушки. Учитывать её требует СП 516.1325800.2022, п. 12.9, но диапазонов не устанавливает — их берут из проекта. Если кабель притянут жёстко, при усадке крепление может вырвать, а жила — получить повреждение. Лечится запасом и подвижностью: компенсационные петли, скользящий крепёж, гильзы в проходах. Шаг изоляторов — ориентир производителя из инструкции.

Состав щита выбирают по проекту и параметрам электроустановки. Для защиты линий применяют автоматические выключатели, УЗО либо дифавтоматы — в зависимости от схемы. УЗО с током не более 30 мА предусматривают для групповых сетей, питающих розетки, по ПУЭ 7.1.79. Противопожарное УЗО на вводе — дополнительная мера, если это обосновано проектом. С заземлением частая путаница: ПУЭ п. 1.7.103 регламентирует повторные заземления PEN-проводника воздушных линий — при 380 В это 10 Ом для совокупности и 30 Ом для отдельного заземлителя. На контур дома эти цифры переносить нельзя: требования зависят от системы электроснабжения, способа ввода и проекта. Подробнее — в разделе молниезащита и заземление.

Типичные ошибки

Скрутки без доступа. Узел под обшивкой проверить нельзя, а греется он там, где контакт ослаб.

Кабель 0,75 мм² под розетки. Его назначение и допустимый ток проверяют по документации: для стационарной линии его, как правило, недостаточно. Запах — не способ обнаружения неисправности.

Провод, прижатый к бревну. Клипса или гвоздь держат его вплотную к дереву — зазора нет. Для случаев по ПУЭ 2.1.37 это невыполнение требования; если зазор обеспечить нельзя, нужен слой негорючего материала.

Сколько стоит и что останется у заказчика

Считают тремя способами: за метр линии, за точку и за м² — самая непрозрачная цифра. Цена метра у двух подрядчиков может отличаться в три раза не из-за жадности, а из-за состава: кабель в оплётке или обычный ВВГ, керамика или клипсы. Ниже — предварительный ориентир; точную стоимость определяют по смете после осмотра. Дом 60–80 м² — примерно 85–120 тыс. рублей, 120–150 м² — 150–200 тыс., от 200 м² — 200–300 тыс.

Комплект документации заказчик получает предусмотренный договором и применимыми требованиями: это могут быть исполнительная схема, протоколы измерений и испытаний и другие документы; перечень согласуют до начала работ. Дальше — не полный перечень проверок безопасности, а два параметра, которые чаще всего вызывают вопросы. Сопротивление изоляции проверяют по требованиям, применимым к электроустановке: для цепей до 500 В ГОСТ Р 50571.16-2019 предусматривает 500 В постоянного тока и минимум 1 МОм, результат фиксируют в протоколе с указанием условий и критерия. Этого измерения недостаточно для вывода о полной безопасности. Время автоматического отключения проверяют с учётом системы заземления, характеристик защитного аппарата и назначения цепи: для системы TN п. 1.7.79 ПУЭ устанавливает предельное время, для конечных групповых цепей при фазном 220 В ориентир — 0,4 с. Сопротивление петли «фаза-ноль» измеряют отдельно и оценивают по тому, обеспечивает ли оно срабатывание защиты в срок. Полный состав испытаний зависит от объекта. Измерения выполняет наша электролаборатория, режим обслуживания — в разделе эксплуатация объектов, расценки — в прайсе.

Частые вопросы

Безопасна ли ретро-проводка в деревянном доме?

Безопасность определяется системой, а не внешним видом материалов: выдержан ли зазор до горючего основания, есть ли защита от утечки, обслуживаемы ли соединения, соответствует ли кабель нагрузке. Открытая линия в этом смысле выигрывает у скрытой — повреждение видно, а узел доступен для осмотра.

Можно ли проложить ретро-кабель самостоятельно?

Физически можно, и многие делают. Сложность не в монтаже, а в расчёте схемы и в испытаниях: часть параметров без приборов и методики не проверить. Ошибки в выборе защиты и сечения проявляются не сразу, а при нагрузке.

Какие документы нужно получить после монтажа?

Состав зависит от объекта и договора. Обычно это исполнительная схема и протоколы измерений, но перечень стоит согласовать до начала работ — требования у энергоснабжающей организации и страховой могут отличаться.
